Panneaux solaires
Les différents types de panneaux
Panneaux monocristallins et polycristallins
Ces panneaux photovoltaïques sont les plus courants.
On peut les poser ou les intégrer en toiture. Ce type de panneaux est dédié à tous types d’installations. Le monocristallin représente environ 20% de la capacité de production des fabricants. L’écart de rendement entre les panneaux photovoltaïques monocristallin et les panneaux photovoltaïques polycristallin est désormais très faible.
Le rendement est de 13 à 14% soit environ 130 Wc/m² *.
* Puissance crête : nombre de Watts fournis sous conditions standardisées (1000 W/m²)
Principes de fonctionnement
Une installation photovoltaïque se compose de modules solaires, eux-mêmes constitués de cellules photovoltaïques, à base de silicium. Ces modules transforment directement l’énergie solaire en électricité (courant continu). C’est la conversion directe dans un semi-conducteur (silicium) d’un photon en électron. La puissance est exprimée en Watt-crête (Wc), unité qui définit la puissance électrique délivrée par le panneau dans des conditions d’ensoleillement données (puissance maximale).
Un ou plusieurs onduleurs convertissent le courant continu en courant alternatif à 50 Hz et 220 V. Relié au récepteur sans autre élément, le panneau solaire fonctionne » au fil du soleil « , c’est-à-dire que la puissance électrique fournie au récepteur est fonction de la puissance d’ensoleillement. Elle est donc à son maximum lorsque le soleil est au zénith et nulle la nuit.
Contacter notre bureau d’études spécialisé
Agamède met son expertise technique au service de vos travaux d’étanchéité, bardage et couverture de bâtiment principalement dans le Nord-Est de la France. Elle réalise les diagnostics et la maîtrise d’oeuvre dans ces domaines et vous accompagne tout au long de votre projet
jusqu’à la réception des travaux.
Onduleur photovoltaïque
L’onduleur est dimensionné en fonction de la puissance des panneaux. Le choix de cet équipement est un facteur majeur de la performance globale d’une installation. Un onduleur mal dimensionné remettra en cause le rendement de celle-ci. La qualité de l’onduleur va également jouer sur la qualité du courant produit. L’onduleur est une pièce maîtresse de l’installation.
Pour assurer le bon fonctionnement, l’installation est protégée par un parafoudre et des systèmes de disjonction qui assurent la sécurité de l’installation et du réseau EDF.
L’ensemble de l’installation est relié par l’intermédiaire de câbles spécifiques (protection UV,…) dont le dimensionnement assurera le bon fonctionnement de l’installation.
Toitures photovoltaïques

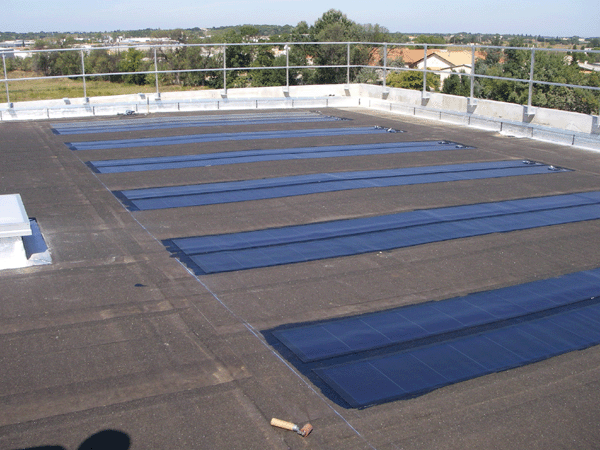

Légères et présentées sous forme de rouleaux, à l’instar des membranes d’étanchéité, les cellules photovoltaïques sont faciles à manipuler et à transporter. Leur liaisonnement à l’étanchéité se fait très simplement, par auto-adhésivité.
Le raccordement des cellules a l’avantage d’être réalisé en surface, sans nécessiter la moindre découpe de l’isolant, ni le percement de l’étanchéité et du bac. Les performances thermiques et l’étanchéité ne sont à aucun moment affectées par l’installation électrique. Du fait de sa conception, le réseau électrique en surface reste pleinement accessible en cas de maintenance. Divers accessoires permettent d’assurer un contrôle permanent de la production : capteurs, logiciel de supervision, etc. C’est l’assurance d’une maîtrise complète de l’énergie générée.
Les cellules photovoltaïques s’adaptent sur les membranes en bitume, en PVC et en EPDM par collage. Elles se posent également sur les bacs en acier ou en aluminium.
Sur les toitures en tuiles, en zinc ou en ardoise, elles sont mises en oeuvre sur des structures secondaires qui assurent l’étanchéité en fonction du type de toiture.
